STORZ 30°內窺鏡維修案例

一、內窺鏡結構及光學成像原理

進口品牌的硬鏡其內部結構基本相似（如下圖），最關鍵的在于不同用途的硬鏡在其結構上發生變化，包括光學成像系統和機械結構。光學成像系統由物鏡系統、轉像系統、目鏡系統三大系統組成。

工作原理：被觀察物經物鏡所成的倒像，通過轉像系統將倒像轉為正像，并傳輸?shù)侥跨R，再由目鏡放大后，為人眼所觀察。為構成不同的視向角，需加入不同的棱鏡。不同用途的內窺鏡要求制作成不同的外形、外徑、長度，以達到使用所需的要求。

其他原理這里不再熬述，下面主要闡述 STORZ 30°內窺鏡的維修過程。

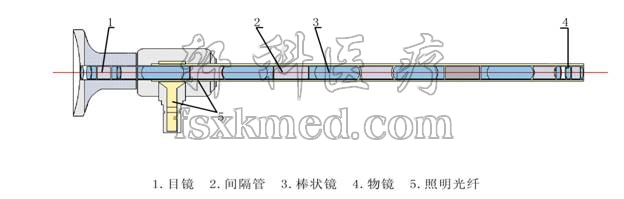

內窺鏡產品內部結構示意圖1

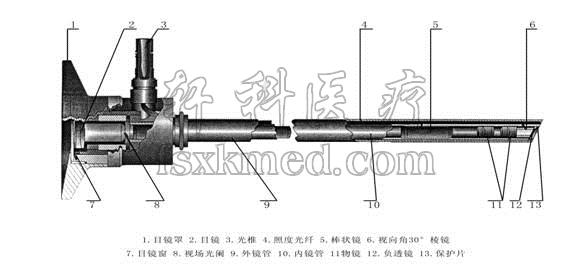

內窺鏡產品內部結構示意圖2

二、維修過程

1）故障分析

此德囯STORZ 30°內窺鏡故障為圖像模糊，視場很暗。

檢査內窺鏡兩端是否有污物，用棉簽蘸酒精擦拭兩端鏡片后再觀察，故障依舊。

發現此鏡鏡管外表面可見明顯凹痕，首先接通冷光源，觀察照明光纖沒有斷絲，確定不是因照明系統導致的圖像不清晰，接下來由鏡體部分輕輕搖動可聽到明顯聲音，說明內部零件松動，由此判斷內部光學系統損壞（棒鏡和間隔環），需要拆開維修。

2）內窺鏡的拆卸

因內窺鏡外部由全不銹鋼打造，特別精密，拆開的難度不小，拆開之前必須仔細查看鏡子的大概結構，找到正確的接口，再下手，以防破壞其照明系統，首先利用酒精燈加熱將目鏡端脫膠，再利用治具（平口鉗、三腳鉗及銅制目鏡等）拆卸，銅制目鏡圈為卡在目鏡端的治具，方便打開目鏡端，此治具可根據鏡子的不同尺寸自已制作。再利用各種治具打開鏡子時，切記謹慎小心，以防對鏡子的撞擊。因許多鏡子內部上膠較多，打開時需要更加耐心，反復仔細是必備的素質。打開接口處后，不可盲目拆開，每條鏡子的光學結構有所不同，需要看清每個零件的配合及位置方可拆下。

3）光學系統的修復

內窺鏡拆開后，采用逐一查看法，首先目鏡沒有損壞，接著對前面的棒鏡進行分析，特別注意的是取岀棒鏡是維修的關鍵，每條棒鏡的取出必須標明方向及編號，毎條鏡子都有其安裝誤差，否則打亂后會影響其光學成像。在取岀第3根棒鏡時發現棒鏡一端已經嚴重斷裂，其碎片已擠壓至間隔環中，故障原因找到，棒鏡的破損影響了光學成像，需要更換棒鏡。找到與其配套的棒鏡后安裝，觀察其成像效果，光學系統的揩配很重要，棒鏡的作用用于轉像及消色差，為粘合鏡片，觀察物體時成倒像，目的需使此棒鏡符合整個光學系統的成像，經過反復調試，光學成像達到要求，此棒鏡可以使用，但成像質量還比較差，需要進行整個光學系統的清潔工作，利用脫脂棉、酒精、氣吹、依次對光學鏡片及硬管進行淸洗、擦凈，最后按照方向安裝、調試，觀察圖像后達到了清晰、明亮的效果。
